技術參數
|

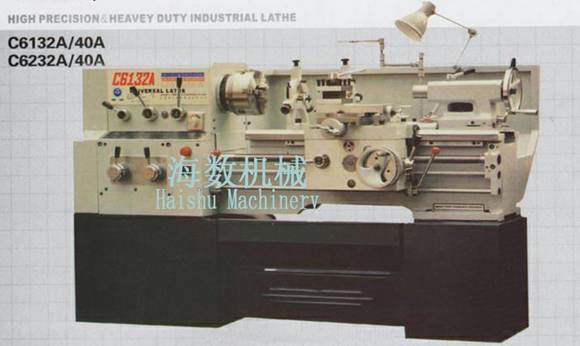

車床型號 |
C6132A |
C6232A |
C6140A |
C6240A |
|
中心高 |
180mm |
180mm |
202mm |
202mm |
|
床身上大回轉直徑 |
360mm |
360mm |
400mm |
400mm |
|
拖板上大回轉直徑 |
200mm |
200mm |
245mm |
245mm |
|
馬鞍槽內回轉直徑 |
540mm |
585mm | ||
|
馬鞍槽有效長度 |
200mm |
200mm | ||
|
大加工長度(兩頂尖中心距) |
750mm、1000mm | |||
|
床身寬度 |
330mm | |||
|
主軸通孔直徑 |
46mm/52mm | |||
|
主軸孔錐度 |
MT No.6 | |||
|
主軸轉速范圍 |
22~1600r/min | |||
|
橫刀架短行程 |
240mm | |||
|
小刀架短行程 |
140mm | |||
|
尾座大行程 |
130mm | |||
|
尾座錐度 |
MT No.4 | |||
|
主電機功率 |
3/4kw | |||
|
公制螺紋種數范圍 |
30種 0.4~20mm | |||
|
英制螺紋 |
35種 80~1T.P.L | |||
|
模數螺紋 |
0.25~10 M.P. | |||
|
徑節螺紋 |
160~3 D.P. | |||
|
進給量級數 |
138 | |||
|
縱向進給范圍 |
0.04~2.15mm | |||
|
橫向進給范圍 |
0.02~1.08mm | |||
|
機床凈重 |
1300Kg/1400Kg | |||
|
機床外形尺寸（長×寬×高） |
2290/2575×1100×1465mm | |||
標準附件：
1、照明 2、冷卻 3、三爪+接盤 4、變徑套 5、油槍 6、扳手 7、擋屑板
特殊附件：
1、撥盤 2、四爪卡盤+接盤 3、花盤 4、中心架 5、跟刀架

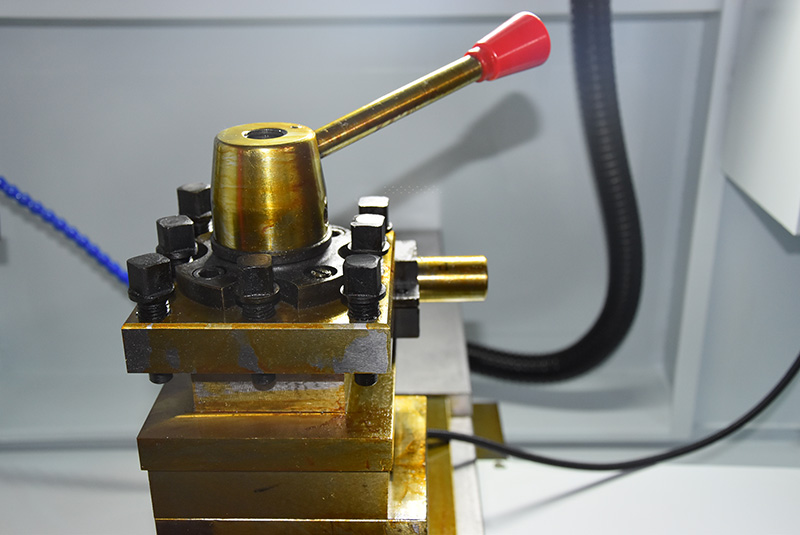

對于輪轂拉絲機的修復工作而言，前后步驟的順序是十分重要的，如果順序出現差錯可能會導致工作前功盡棄，而且在修復輪轂刮傷的時候輪轂拉絲機的操作技巧也是十分重要的對操作經驗有著非常高的要求
