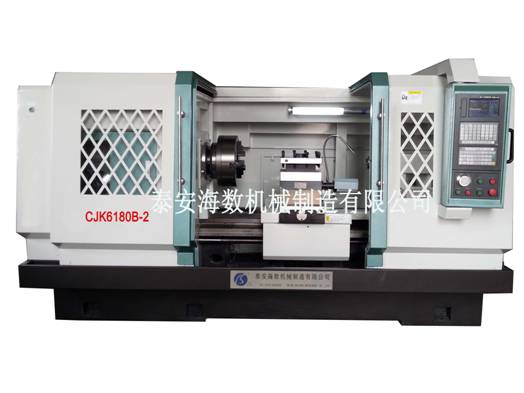

CJK6163B-2/CJK6180B-2數控車床
特點
1、臥式平床身整體鑄件結構；
2、主軸孔徑加大（φ100mm）；
3、床身導軌超音頻淬火；
4、床鞍及滑板導軌結合面采用“貼塑”處理；
5、進給系統采用伺服驅動；
6、精密滾珠絲杠、高剛性精密復合軸承結構；
7、滾珠絲杠副、導軌結合面采用自動強制潤滑；
8、刀架有立式四工位、立式六工位、臥式六工位等選擇；
9、根據要求配置手動、氣動、液壓卡盤或手動、氣動、液壓尾座。
10、控制系統有廣州數控、北京KND、廣泰數控、西門子、FANUC等選擇。
技術參數
|
項目 |
項目名稱 |
技術參數 | |
|
CJK6163B-2 |
CJK6180B-2 | ||
|
技術規格 |
床身上大回轉直徑 （mm） |
φ630 |
φ800 |
|
滑板上大工件回轉直徑 |
φ350 |
φ500 | |
|
大加工長度 |
1000、1500、3000 | ||
|
主傳動 |
主傳動形式 |
三檔機械變速，變頻無級調速 | |
|
主軸轉速級數 |
無級 | ||
|
主軸轉速范圍（r/min） |
25-800 | ||
|
主軸端部結構 |
C11 | ||
|
主軸孔直徑 |
φ100 | ||
|
主軸孔前端錐度 |
公制120 1:20 | ||
|
主電機功率（KW） |
11 | ||
|
進給系統 |
刀架大行程 |
X向：500 Z向：1200，1650，3100 | |
|
快速移動進給（mm/min） |
X向：4000 Z向：5000 | ||
|
重復定位精度 |
X向：0.012 Z向：0.016 | ||
|
工件加工精度 |
IT6-IT7 | ||
|
工件表面粗糙度 |
Ra1.6 | ||
|
尾座裝置 |
尾座套筒直徑 |
φ100 | |
|
尾座套筒行程 |
250 | ||
|
尾座套筒錐孔錐度 |
莫氏6# | ||
|
刀架裝置 |
標準配置 |
立式四工位電動刀架 | |
|
特殊選擇配置 |
臥式六工位電動刀架 | ||
|
重復定位精度 |
0.01 | ||
|
刀桿截面 |
30×30 | ||
|
外形尺寸及重量 |
機床外形尺寸（長×寬×高）（mm） |
3200/3700/5200×1820×1780 | |
|
機床凈重（Kg） |
3400、3700、5200 | ||
操作者要特別注意全自動數控車床在執行程序的初始階段和機床在更換刀具的時候，此時一旦程序編輯錯誤，刀具的直徑和長度輸入錯誤，那么就很容易發生位置移動。為了避免上述位置移動
