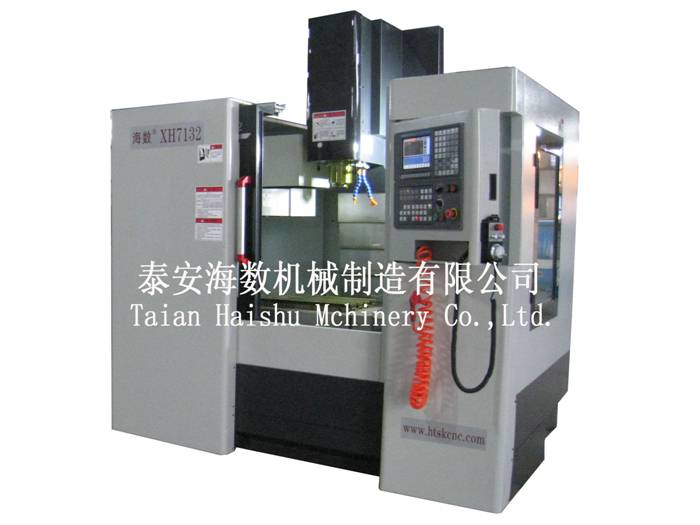

XH7132 立式加工中心
一、機床性能特點
1、X、Y、Z三軸超寬硬軌，以保證機床加工剛性。
2、臺灣名牌高速、高精度主軸。
3、臺灣名牌斗笠式刀庫，刀庫容量16把。
4、冷卻系統采用大流量、高揚程水泵，保證在高速切削下具有充分冷卻。
5、整機采用封閉防護罩，全封閉電柜，安全美觀。
二、主要技術參數
|
項 目 |
內 容 |
單 位 |
數 值 |
|
工作臺 |
工作臺面積 |
mm |
920×320 |
|
T型槽 |
mm |
| |
|
行 程 |
移動范圍 X、Y、Z |
mm |
620×350×500 |
|
主軸端面至工作臺距離 |
mm |
100～600 | |
|
主軸中心至立柱導軌面距離 |
mm |
395 | |
|
進 給 |
快速移動速度 X、Y、Z |
mm/min |
18000 |
|
切削進給速度 X、Y、Z |
mm/min |
2.5～3000 | |
|
主 軸 |
主軸錐孔 |
BT40 | |
|
主軸轉速 |
r/min |
60～6000 | |
|
主軸功率 |
kw |
交流伺服3.7 | |
|
精 度 |
定位精度 |
mm |
±0.015 |
|
重復定位精度 |
mm |
±0.0075 | |
|
刀 庫 |
刀庫容量 |
16 | |
|
大刀具重量 |
8 | ||
|
大刀具尺寸 |
φ120×200 | ||
|
外形尺寸 |
長×寬×高 |
mm |
2020×1970×2160 |
|
整機重量 |
凈重 |
kg |
2750 |
三、標準配置
1、廣數GSK25i伺服系統或西門子808D；
2、RS232通訊接口；
3、16把斗笠式刀庫。
四、選擇配置：
1、華中世紀星21M，KND-2000M，日本FANUC 0i mate MD，西門子828D；
2、數控第四軸；
3、16把圓盤式刀庫；
3、自動排屑系統。
五、機床工作環境及其他
電源：380V±10% 50Hz±1%
溫度：-10 ~ 40℃ 濕度：≤80% 氣壓：0.6Mpa
機床潤滑油：夏季32#機油 冬季40#機油
