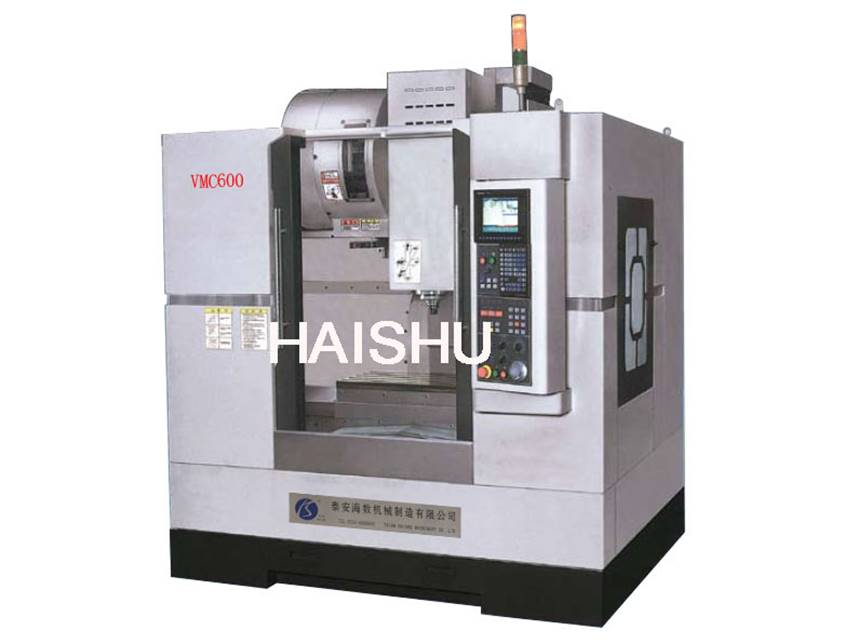

VMC600高速立式加工中心
一、主要特點
◆X、Y、Z三軸線軌，高速、高效、高精，適用于三C產品的批量加工。
◆臺灣高速、高精度主軸(10000rpm)。
◆臺灣名牌16把圓盤式高速刀庫，換刀時間1.1秒。
二、 主要技術參數
|
項目 |
單 位 |
VMC600 |
|
工作臺行程 X、Y、Z |
mm |
600×400×400 |
|
工作臺尺寸 |
mm |
750×420 |
|
T型槽（個數、寬度、間距） |
mm |
3-14-100 |
|
工作臺大承重 |
kg |
200 |
|
主軸端面至工作臺距離 |
mm |
128～528 |
|
主軸中心至立柱導軌面距離 |
mm |
480 |
|
主軸錐孔 |
BT40 | |
|
主軸轉速范圍 |
r/min |
10000 |
|
主軸電機功率 |
kw |
交流伺服7.5 |
|
快速移動速度 X、Y、Z |
m/min |
48/48/60 |
|
切削進給速度 X、Y、Z |
mm/min |
2～10000 |
|
刀庫容量 |
qty |
16 |
|
大刀具尺寸 |
mm |
φ80×120 |
|
大刀具重量 |
kg |
3.5 |
|
定位精度 |
mm |
±0.005/300 JIS |
|
重復定位精度 |
mm |
±0.003 JIS |
|
換刀時間 |
s |
1.1 |
|
外形尺寸（長×寬×高） |
mm |
2000×1800×2200 |
|
整機重量 |
kg |
3360 |
三、機床主要配置
標準配置:
1、數控系統：GSK25i或三菱M70A；
RS232通訊接口；
2、臺灣高速、高精度主軸；
3、臺灣名牌16把圓盤式高速刀庫；
4、臺灣精密滾珠絲杠；
5、不銹鋼內防及全外防護。
選擇配值：
1、日本FANUC 0i MD，西門子828D；
2、數控第四軸、第五軸；
3、自動排屑系統。
