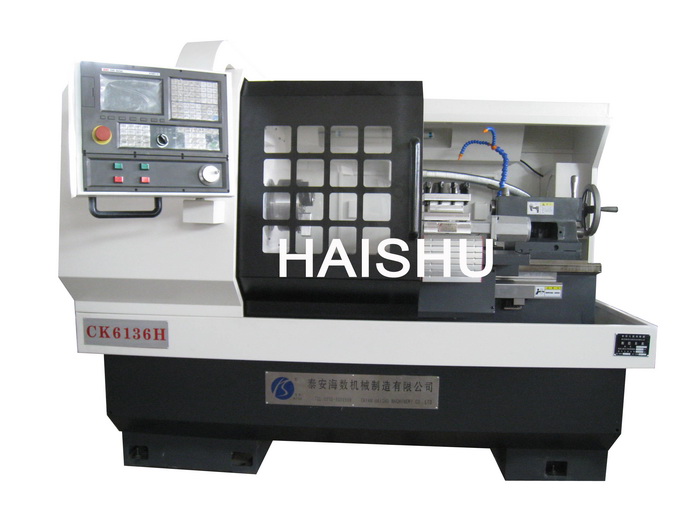

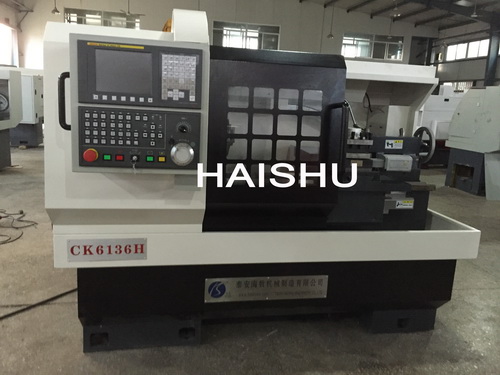

CK6136H數控車床
(高精度、高轉速)
一、技術參數
|
項目 |
項目名稱 |
技術參數 |
|
技術規格 |
床身上大回轉直徑 （mm） |
φ420 |
|
滑板上大工件回轉直徑 |
φ210 | |
|
大加工長度 |
750 | |
|
主傳動 |
主傳動形式 |
獨立主軸，變頻無級調速 |
|
主軸轉速級數 |
無級 | |
|
主軸轉速范圍（r/min） |
200-3000 | |
|
主軸頭形式 |
6號，A2型 | |
|
主軸通孔直徑 |
φ58 | |
|
主軸孔前端錐度 |
MT6 | |
|
卡盤直徑 |
φ200 | |
|
主電機功率（KW） |
5.5 | |
|
進給系統 |
刀架大行程 |
X向：295 Z向：750 |
|
快速移動進給（mm/min） |
X向：6000 Z向：8000 | |
|
重復定位精度 |
X向：0.01 Z向：0.015 | |
|
工件加工精度 |
IT6-IT7 | |
|
工件表面粗糙度 |
Ra1.6 | |
|
尾座裝置 |
尾座套筒直徑 |
φ60 |
|
尾座套筒行程 |
120 | |
|
尾座套筒錐孔錐度 |
MT4 | |
|

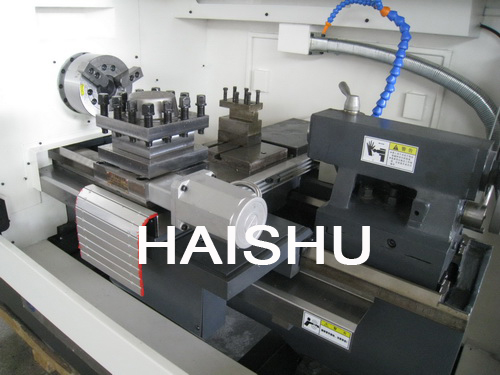

刀架裝置 |
標準配置 |
立式四工位電動刀架 |
|
特殊選擇配置 |
臥式六、八工位電動刀架或排刀 | |
|
重復定位精度 |
0.008 | |
|
刀桿截面 |
20×20/25×25 | |
|
外形尺寸及重量 |
機床外形尺寸（長×寬×高）（mm） |
2150×1450×1650 |
|
機床凈重（Kg） |
1800 |
二、特點
1、 大回轉直徑（φ420mm）；
2、 高主軸轉速（3000rpm）；
3、 6140主機功率（5.5KW）
4、 X軸大行程（295mm）
5、 臥式平床身結構；
6、 導軌寬度335mm；
7、 主軸變頻無級調速；
8、 X/Z軸進給系統采用伺服驅動；
9、 主軸孔徑加大（φ58mm）；（注：一般主軸孔徑φ52mm）
10、 床身導軌超音頻淬火；
11、床鞍及滑板導軌結合面采用“貼塑”處理；
12、精密滾珠絲杠、高剛性精密復合軸承結構；
13、滾珠絲杠副、導軌結合面采用自動強制潤滑；
14、刀架有立式四工位、六工位，臥式六工位八工位等選擇；
15、根據要求配置手動、氣動、液壓卡盤或手動、氣動、液壓尾座。
16, , 、控制系統有廣州數控、北京KND、廣泰數控、德國西門子、日本FANUC等選擇。
三、用途
適合于鋼件、鑄鐵件、有色金屬等材料的半精加工和精密加工。

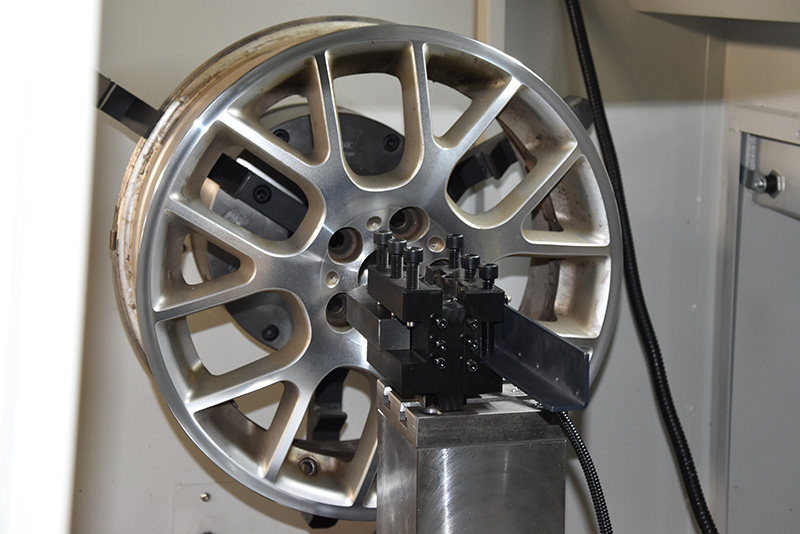

在輪轂拉絲機的運行過程中拋光修復是比較重要的一步，它不僅在處理表面美觀上有著很好的效果而且在保護輪轂整體強度上也有著不一樣的貢獻
對于輪轂拉絲機的運行而言我們都知道它的主要作用所以我們把輪轂修復都寄托到了輪轂拉絲機上，但是有時候又會發現經過輪轂拉絲機修復的輪轂并不像我們想象的那樣

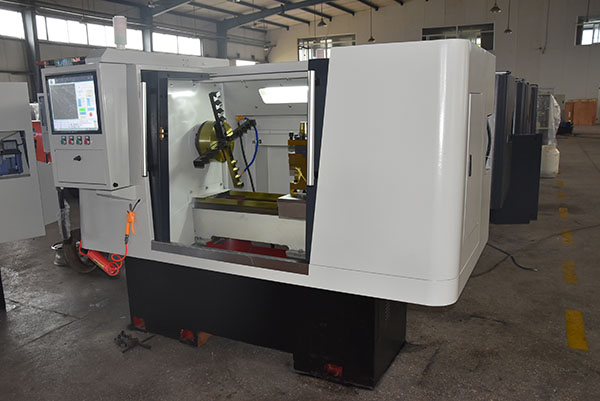

對于輪轂拉絲機的運行我們通常要搭配一定的輔助工具，這些工具有的是為了提高輪轂拉絲機的加工效率，有的是為了保護操作人員安全的
