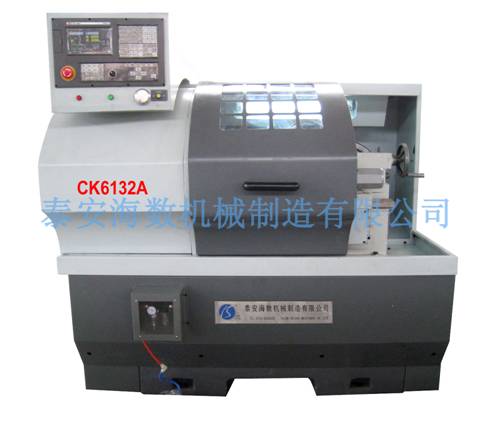

CK6132A×450數控車床
1、技術參數
|
項目 |
單位 |
技術參數 | |
|
床身上大回轉直徑 |
mm |
φ320 | |
|
滑板上大工件回轉直徑 |
mm |
φ140 | |
|
大加工長度 |
mm |
450 | |
|
主傳動形式 |
獨立主軸，變頻無級調速 | ||
|
主軸轉速級數 |
無級 | ||
|
主軸轉速范圍 |
r/min |
100-2000 | |
|
主軸通孔直徑 |
mm |
φ42 | |
|
主軸內孔錐度 |
MT5 | ||
|
卡盤直徑 |
mm |
φ160 | |
|
主電機功率 |
KW |
3.0 | |
|
刀架大行程 |
mm |
X：260 Z：450 | |
|
快速移動進給 |
mm/min |
X：6000 Z：8000 | |
|
重復定位精度 |
mm |
X：0.01 Z：0.015 | |
|
工件加工精度 |
IT6-IT7 | ||
|
工件表面粗糙度 |
Ra1.6 | ||
|
尾座套筒直徑 |
mm |
φ60 | |
|
尾座套筒行程 |
mm |
100 | |
|
尾座套筒錐孔錐度 |
MT4 | ||
|
標準配置 |
立式四工位電動刀架 | ||
|
特殊選配 |
排刀或刀架+排刀 |
臥式六工位刀架或排刀 | |
|
重復定位精度 |
mm |
0.008 | |
|
刀桿截面 |
mm |
16×16 | |
|
機床外形尺寸（長×寬×高） |
mm |
1815×1165×1750 | |
|
機床凈重 |
Kg |
1200 | |
2、主要特點
⑴ 鑄鐵整體床腳，床身重，剛性強，穩定性好。
⑵ 獨立主軸，變頻無級調速，噪音小，振動小，加工精度高，節能環保。
⑶ 主軸采用高轉速高精密軸承，加工性能穩定，表面光潔度好，加工效率高。
⑷ 床身導軌超音頻淬火，床鞍及滑板導軌結合面采用“貼塑” 處理，減少摩損，防止爬行，可實現微量進給。
3、主要配置
⑴ 控制系統可選：廣數，北京KND，廣泰，華興，德國西門子，日本發那科等。
⑵ 卡盤、尾座可選：手動、氣動、液壓等。
⑶ 電動刀架可選：立式四工位、立式六工位、臥式六工位、八工位，排刀等。
⑷ 潤滑配置：機油自動潤滑系統。
3、用途
適合于鋼件、有色金屬的精密加工和快速加工。
在對輪轂拉絲機進行保養的時候，有時候需要對機器本身進行全方位的清洗，這就需要對輪轂拉絲機進行拆卸處理，其實我們都知道機器的拆卸工作非常的簡單但是組裝就非常的費事的

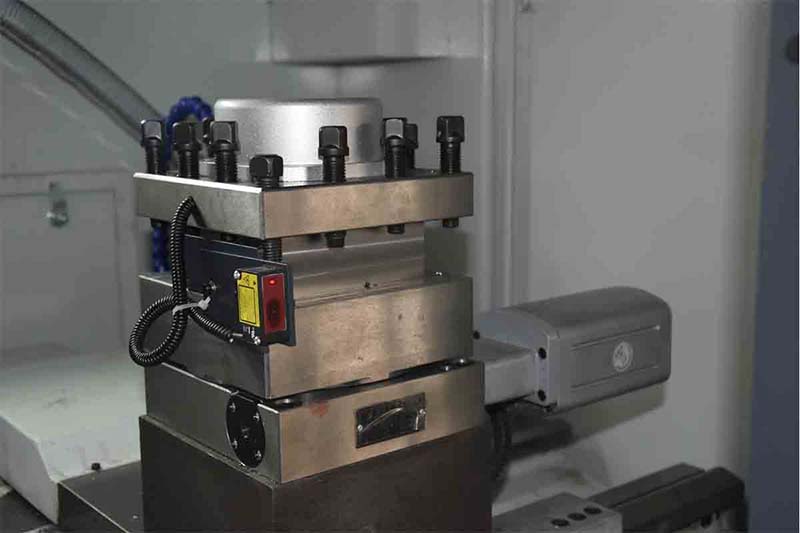

在輪轂拉絲機運行的時候常常因?yàn)殂q孔位置的精度差造成加工部件出現問題，很多人都會更換鉸孔的位置，這是不對的我們應該首先弄明白出現精度偏差的原因

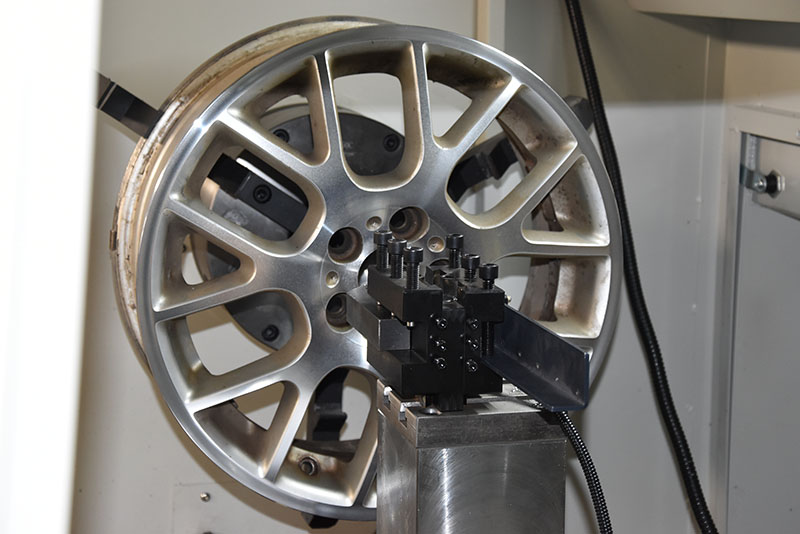

隨著汽車的逐漸普及，報廢車輛也在逐步的增多，而一些舊車修理廠就做起來舊車翻新的工作，很多不地道的修理廠直接把翻新的件當做新件賣個客戶這是非常嚴重的欺詐行為
