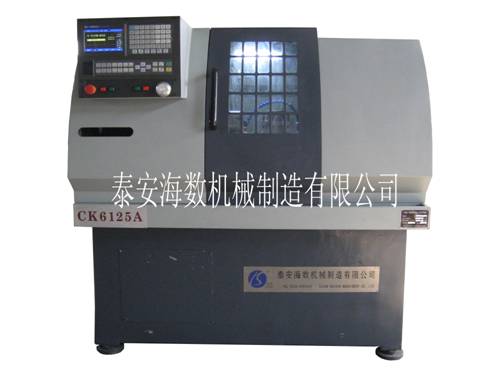

CK6125A數控車床
一、技術參數
|
項目名稱 |
技術參數 |
|
床身大回轉直徑mm |
Φ300 |
|
托板上大回轉直徑mm |
Φ100 |
|
大加工長度mm |
夾頭320/卡盤240 |
|
主軸頭形式 |
A2-5 |
|
主軸通孔直徑mm |
Φ48 |
|
拉管通孔直徑mm |
Φ40 |
|
X/Z軸重復定位精度mm |
0.012/0.013 |
|
X軸大行程mm |
300 |
|
Z軸大行程mm |
350 |
|
X快移速度m/min |
5 |
|
Z快移速度m/min |
8 |
|
主軸轉速r/min |
150-2200 |
|
尾座套筒內孔錐度 |
莫氏4號 |
|
尾座套筒移動量mm |
90 |
|
刀架形式 |
4工位電動刀架/排刀架可選 |
|
主電機功率KW |
3 |
|
機床外形尺寸（(L×W×H)）mm |
1670×1150×1500 |
|
機床重量Kg |
1000 |
二、主要特點
★機床的底座寬，床身導軌結構合理，床頭箱采用散熱型結構設計，更有效的提高了機床的穩定性和主軸的平穩性。
★機床主軸前后軸承均采用高精密的滾珠配對角接觸軸承，工作時穩定性好，承載負荷大。
★導軌采用耐磨鑄鐵鑄造，并經超音頻淬火及精磨，以保證長期穩定的機床加工精度及使用壽命。
★X軸采用四點一線式/Z軸絲桿采用中置三點一線式的結構設計，保證導軌在工作中更加平穩且不受側力影響。
★Z向?qū)к壊捎萌忾]式設計，在機床工作時能更好地對導軌進行防護。
★主軸法蘭連接盤采用國際通用標準設計，液壓卡盤安裝更加方便快捷。
三、主要配置
⑴ 控制系統可選：廣數，北京KND，廣泰，華興，德國西門子，日本發那科等。
⑵ 夾頭可選：手動夾頭、氣動夾頭
⑶ 卡盤可選：手動、氣動或液壓卡盤等。
⑷ 尾座可選：手動、氣動、液壓等。
⑸ 電動刀架可選：立式四工位、排刀等。
⑹ 潤滑配置：自動機油潤滑系統。
四、主要用途
本機床可廣泛用于閥門/水暖/汽車零配件及其它五金零件的精加工，可實現多種產品的外圓/端面/內孔/切槽/任意錐面/球面和各種公英制螺紋的自動切削。
CNC550B-1是海數公司為俄羅斯客戶訂制的斜床身數控車床。主要特點是配置高、精度高、效率高。主要配置：西門子828D系統、臺灣8工位刀塔、英國雷尼紹對刀儀、液壓卡盤、液壓尾座、大直徑中心支架。大加工直徑500mm，大加工長度1500mm，適合于盤類件和軸類件的高效精密加工。該斜床身數控車床一次性通過用戶驗收，受到俄羅斯客戶的好評。

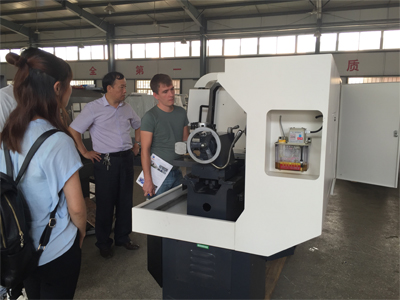

泰安海數機械制造有限公司專業設計和生產數控車床，型號多，規格全，而且可以定制，可以滿足大多數客戶的要求，深受?chē)?guó)外客戶的歡迎，已實現批量出口。以下是美國客戶來公司簽訂數控車床采購合同和批量發貨照片。
