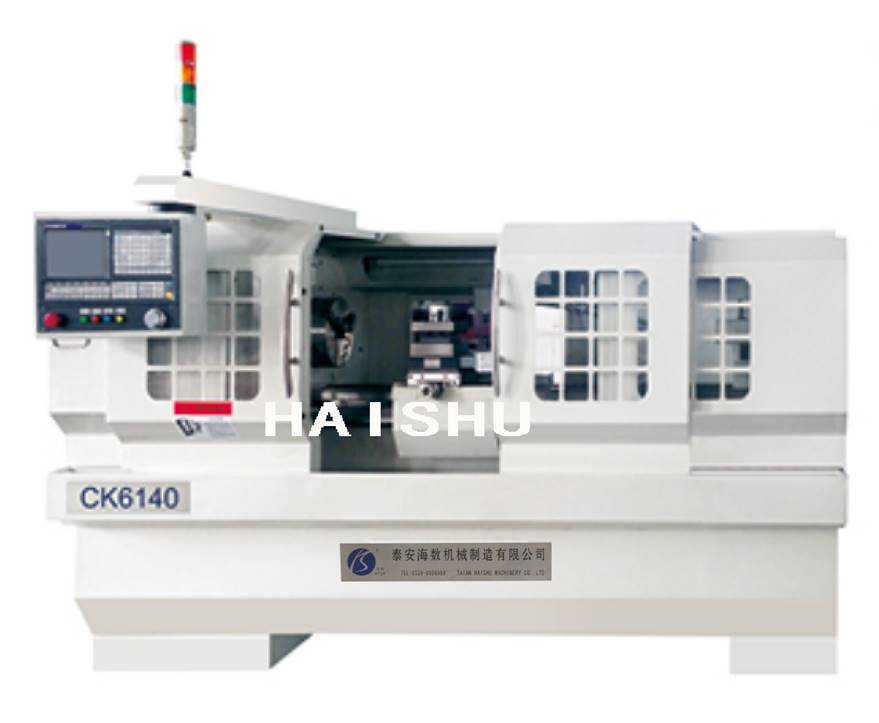

CK6140 數控車床
|
項目 |
單位 |
技術參數 |
|
CK6140 | ||
|
床身上大回轉直徑 |
mm |
φ400 |
|
滑板上大工件回轉直徑 |
mm |
φ240 |
|
大加工長度 |
mm |
750 (550/1000/1500可選) |
|
導軌跨度 |
mm |
330 |
|
主傳動形式 |
二檔機械傳動 | |
|
主軸調速方式 |
檔內變頻無級調速 | |
|
主軸轉速范圍 |
r/min |
60~600/280~2000 |
|
主軸頭形式 |
A2-6 | |
|
主軸通孔直徑 |
mm |
φ60 |
|
主軸孔前端錐度 |
MT6 | |
|
卡盤直徑 |
mm |
10＂（φ250） |
|
主電機功率 |
kw |
5.5 |
|
刀架大行程 |
mm |
X：230 Z：750 |
|
快速移動進給 |
mm/min |
X：4000 Z：7000 |
|
重復定位精度 |
mm |
X：0.01 Z：0.015 |
|
尾座套筒直徑 |
mm |
φ60 |
|
尾座套筒行程 |
mm |
120 |
|
尾座套筒錐孔錐度 |
MT4 | |
|
重復定位精度 |
mm |
0.008 |
|
電動刀架 |
4工位 | |
|
刀桿截面 |
mm |
25×25 |
|
機床尺寸（長×寬×高） |
mm |
2220×1540×1650 |
|
機床凈重 |
kg |
1800 |
標準配置：
1、 數控系統：KND；
2、 手動卡盤；
3、 手動尾座；
4、 立式四工位電動刀架；
5、 自動潤滑系統；
6、 車削冷卻系統；
選擇配置：
1、 數控系統：GSK、西門子，發那科等；
2、 液壓卡盤（中實、中空），氣動卡盤；
3、 液壓尾座，氣動尾座；
4、 自動送料機；
5、 臥式六工位、八工位刀架，排刀；
