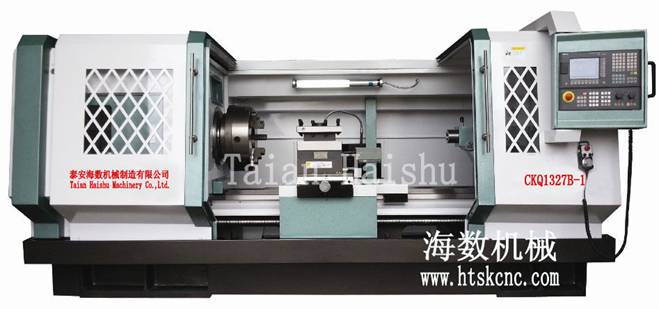

CKQ（B-1）系列數控管螺紋車床
|
序號 |
項目 |
單位 |
技術參數 | ||
|
CKQ1319B-1 |
CKGQ327B-1 |
CKQ1335B-1 | |||
|
1 |
床身大回轉直徑 |
mm |
800 |
800 |
1000 |
|
2 |
滑板上大工件回轉直徑 |
mm |
480 |
480 |
650 |
|
3 |
大加工長度 |
mm |
1500 | ||
|
4 |
床身導軌跨距 |
mm |
660 | ||
|
5 |
主傳動形式 |
三檔機械變速，檔內變頻無級調速 | |||
|
6 |
主軸轉速范圍 |
rpm |
22~540 |
18~450 |
15~400 |
|
7 |
主軸孔直徑 |
mm |
190 |
280 |
360 |
|
8 |
主電機功率 |
KW |
15 |
15 |
18.5 |
|
9 |
刀架大行程 |
mm |
X：480 Z：1520 | ||
|
10 |
快速移動進給 |
mm/min |
X：4000 Z：5000 | ||
|
11 |
進給定位精度 |
mm |
0.032 | ||
|
12 |
進給重復定位精度 |
mm |
0.011 | ||
|
13 |
工件加工精度 |
IT6 | |||
|
14 |
工件表面粗糙度 |
Ra 1.6 | |||
|
15 |
尾座套筒直徑 |
mm |
100 | ||
|
16 |
尾座套筒行程 |
mm |
300 | ||
|
18 |
尾座套筒錐孔錐度 |
莫氏6# | |||
|
19 |
刀架重復定位精度 |
mm |
0.01 | ||
|
20 |
刀桿截面 |
mm |
40×40 | ||
|
21 |
伺服驅動電機 |
N.m |
X：15 Z：23 | ||
|
22 |
機床外形尺寸（長*寬*高） |
mm |
3700*1800*1760 |
3700*1800*1760 |
3700*1880*1860 |
|
23 |
機床毛重 |
Kg |
4800 |
5000 |
5600 |
標準配置：
1、數控系統：廣數GSK980，
2、電動刀架：立式四工位電動刀架
3、自動潤滑系統
4、冷卻系統
選擇配置：
1、數控系統：北京KND，日本FANUC，德國SIEMENS
2、電動刀架：臥式8工位電動刀架
3、托架
